为贯彻执行TSG G0002-2010《锅炉节能技术监督管理规程》和TSG G0003-2010《工业锅炉能效测试与评价规则》两个节能技术规范，特设计DZL-T生物质颗粒型锅炉及DZH-M型生物质木材锅炉。

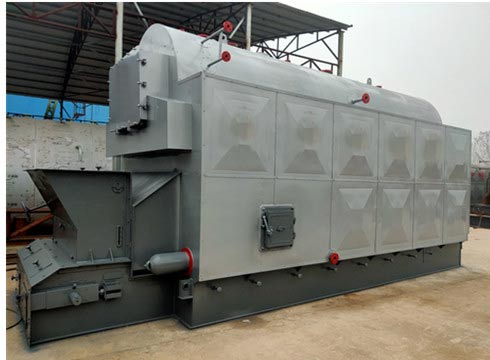

DZL-T型生物质锅炉是以生物质颗粒为燃料的新型**低碳环保锅炉，主要分为生物质蒸汽、生物质导热油炉及热水锅炉等。生物质颗粒燃料是利用秸轩、水稻秆，薪材、木屑 花生壳、瓜子壳、玉米芯、甜菜粕 树皮等所有废弃的农作物，经粉碎-混合-挤压-烘干等工艺．**后制成颗粒状燃料。它的原材料分布广泛，加工工艺**。生物质颗粒以绿色煤炭著称，是一种洁净能源。作为锅炉的燃料，它的燃烧时间长，强化燃烧炉膛温度高，而且经济实惠，同时对环境无**污染。属再生能源，燃烧过的灰渣是非常好的肥料可循环利用，可代替传统锅炉燃烧木材、煤、天然气等**产资源，是**节能的环保产品。
生物质颗粒锅炉特点：
1.采用单锅筒纵置布置，结构紧凑，占地面积小，火焰充满度好。
2.炉膛采用弯曲的水冷壁管和锅筒及左右集箱的形式，能自由向上膨胀。
3.水冷壁均采用光管水冷壁，易于制造和加工。
4.锅筒内对流管采用滚制螺纹烟管提高工作介质的绕动增加换热。
5.外包装护板采用压制护板，外形美观。
6.采用高热阻材料作为绝热层，保温性能良好。
7.独特的双层二次风设计，改善了生物质燃料着火条件，采用了独立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。
DZL系列生物质颗粒热水锅炉参数 | |||||||||||||||||
项目 型号 | 额定热功率MW | 取暖面积m2 | 供/回水温度℃ | 热效率% | 额定压力Mpa | 整机重量Kg | 耗煤量kg/h | 外形尺寸(m) | |||||||||
DZL0.7-85/60-T | 0.7 | 6000 | 85/60 95/70 | 82 | 0-1.25 | 12500 | 170 | 5.0×1.9×2.9 | |||||||||
DZL1.4-85/60-T | 1.4 | 12000 | 17800 | 350 | 5.4×2.4×3.4 | ||||||||||||
DZL2.8-85/60-T | 2.8 | 24000 | 27800 | 690 | 6.0×2.5×3.4 | ||||||||||||
DZL4.2-85/60-T | 4.2 | 36000 | 32000 | 1020 | 7.1×2.6×3.5 | ||||||||||||
DZL5.6-85/60-T | 5.6 | 48000 | 41000 | 1380 | 8.7×3.2×4.0 | ||||||||||||
DZL7.0-85/60-T | 7.0 | 60000 | 56000 | 1826 | 9.5×3.2×4.5 | ||||||||||||
DZL10.5-85/60-T | 10.5 | 90000 | 85000 | 2580 | 11.5X3.5X4.8 | ||||||||||||
DZL14-85/60-T | 14 | 120000 | 118000 | 3460 | 12.3X3.8X4.8 | ||||||||||||
DZL系列生物质颗粒蒸汽锅炉参数 | |||||||||||||||||
项目 | 单位 | 技术参数 | |||||||||||||||
型号 | DZL1-1.0-T | DZL2-1.25-T | DZL4-1.25-T | DZL6-1.25-T | DZL8-1.6-T | DZL10-1.6-T | DZL15-1.6-T | DZL20-1.6-T | |||||||||
外形尺寸 | mm | 5063×1960 ×2950 | 5400×2400 ×3480 | 6178×2950 ×3350 | 7128×3150 ×3500 | 8736×3200 ×4030 | 9736×3200 ×4530 | 11500×3500 ×4800 | 12300X3800 X4800 | ||||||||
蒸发量 | t/h | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | ||||||||
工作压力 | MPa | 1.0 | 1.25 | 1.25 | 1.25 | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||
蒸汽温度 | ℃ | 184 | 194 | 194 | 194 | 204 | 204 | 204 | 204 | ||||||||
设计热效率 | % | 77.93 | 78.86 | 78.01 | 78.9 | 79.73 | 79.85 | 78.85 | 78.85 | ||||||||
小时耗煤量 | Kg/h | 187.6 | 390 | 740 | 1133 | 1500 | 1800 | 2500 | 3460 | ||||||||
锅炉受热面积 | m2 | 49 | 83.58 | 121.5 | 304 | 321.25 | 351.25 | 395.6 | 468.45 | ||||||||
炉排面积 | m2 | 2.4 | 3.45 | 5.72 | 8.6 | 10.81 | 12.81 | 17.82 | 23.82 | ||||||||
燃烧方式 | 层燃 | 层燃 | 层燃 | 层燃 | 层燃 | 层燃 | 层燃 | 层燃 | |||||||||
使用煤种 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | |||||||||
锅炉重量 | t | 13 | 21 | 28 | 36 | 56 | 68 | 85 | 118 | ||||||||
