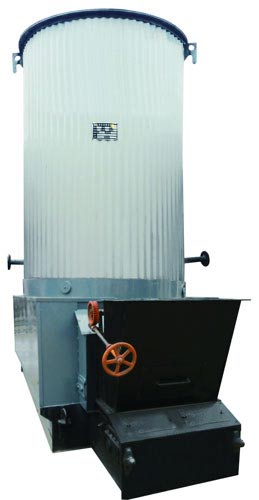

YLL系列链条炉排有生物质机热载体炉,是一种立卧式新型热载体炉,在炉膛内布置了密排辐射受热管。炉膛左右二侧装有密集对流管束。采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道**烟囱排向大气。
YLL系列链条炉排有生物质机热载体炉,是一种立卧式新型热载体炉,在炉膛内布置了密排辐射受热管。炉膛左右二侧装有密集对流管束。采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道**烟囱排向大气。
性能特点:
1.受热面积大,升温、升压快;
2.有机热载体容积小,启动快;
3.快装出厂,安装工期短,投入运行快;
4.结构紧凑、占地面积小,基建投资省。
适用于:
1.化学工业--油脂化工、聚合工业、反应罐、蒸馏、浓缩。
2.塑料工业--塑料发炮、挤压定型。
3.纺织工业--树脂定型机、染色机、干燥室、高温机、滚筒机。
4.食品工业--蒸煮、干燥、植物油提炼。
5.纸品工业--包装纸箱的多层纸板、烘干、干燥。
6.其 它--金属电镀槽的加热、涂料缩合、干燥、医药工业蒸馏、还原、浓缩、脱水等。
YLL系列链条炉排立式有机热载体炉技术参数 | |||||||||
型号 项目 | YLL-240MA | YLL-350MA | YLL-500MA | YLL-700MA | YLL-1000MA | YLL-1200MA | YLL-1400MA | YLL-1900MA | |
供热量104Kcal/h | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | |
热效率 % | ≥78 | ||||||||
设计压力MPa | 1.0 | ||||||||
介质**高温度℃ | 320 | ||||||||
配管连接口径DN(mm) | 50 | 65 | 65 | 100 | 100 | 125 | 125 | 150 | |
全系统装机容量KW | 15.9 | 18.35 | 18.35 | 25.9 | 31.5 | 43.45 | 43.45 | 62.75 | |
燃料种类 | Ⅱ、Ⅲ类 生物质颗粒 | ||||||||
重量(Kg/h) | 52 | 70 | 108 | 145 | 180 | 225 | 270 | 392 | |
外型尺寸 | 长mm) | 3600 | 4415 | 4415 | 4710 | 4710 | 4710 | 4710 | 5830 |
宽(mm) | 1470, | 1780 | 1780 | 2080 | 2170 | 2280 | 2280 | 2450 | |
高(mm) | 3210 | 3386 | 3881 | 4033 | 4608 | 4855 | 5430 | 5826 | |
设备总重量(Kg) | 7520 | 9690 | 9980 | 10886 | 11812 | 12980 | 13935 | 21680 |
